可以聚和多個CXP鏈路以支持更高的數據速率（例如，四個鏈路提供25Gb/s的數據速率）。
CXP標準為因電纜成本消耗、路由需求以及距離過長，而阻礙了向高分辨率、高速數碼相機進行傳輸?shù)膽妙I域，提供了新的解決方案。在許多情況下，現有的同軸基礎設施可以重新用于CXP，安裝成本非常低。
虛擬幀抓取器

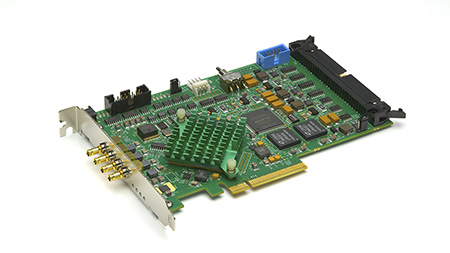

Cyton-CXP4可以通過多種不同的方式進行配置。它可以從一個四路CXP-6相機（總數據速率：25Gb/s）、四個單鏈路CXP-6相機或介于兩者之間的任何設備上獲取數據。從多個相機獲取時，每個相機都連接自己的虛擬圖像采集卡。這允許獨立地獲取和控制每個相機。但是，當連接四鏈路相機時，只需要一個虛擬幀抓取器。

StreamSync

StreamSync系統由采集引擎和緩沖管理器組成。StreamSync系統從頭開始完全重新設計幀抓取器的采集和DMA部分。

功能：

>> 通過幀之間的快速切換，有效支持可變大小的圖像

>> 采集屬性的每幀控制（特別是AOI）

>> 圖像排序的硬件控制

>> 增強的調試功能

>> 對緩沖區按需分配的有效支持

>> 恢復丟棄的數據包（在輸入端或DMA端）

CoaXPress高速上行鏈路

CCyton-CXP有一個可選的第五個CXP連接器，可以從幀抓取器到相機運行完整的6.25Gb/s。CoaXPress標準仍在不斷發展，但對這種高速上行鏈路的需求已經顯而易見。批量上傳到相機的需求和精確的觸發精度已經超過當前的20Mb/s上行鏈路規范。

PCI Express Gen 2.0接口

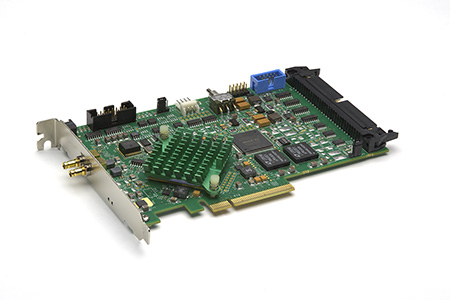

Cyton-CXP具有Gen 2.0 x8 PCI Express總線接口。Gen 2.0 PCle總線使用相同的占位面積和連接器，是Gen 1.0總線的數據速率加倍。該主板適用于Gen 2.0 x16和x8插槽，最小電氣配置為x8，這可確保電路板滿負荷運行。

攝像機控制和I/O

Cyton-CXP可以獲取固定或可變大小的圖像，并具有可編程的ROI子窗口功能。Cyton-CXP完全支持CoaXPress1.1規范，該規范提供從幀抓取器到相機的高級優先觸發數據包（注意：支持1.1和1.0相機，但1.0規范的GPOI數據包部分不支持）。所有I/O信號都可以路由到許多內部和外部目的地，從而提供業內前所未有的靈活性。此外，還有單獨的硬件I/O信號，可以連接到外部源或從外部源連接。最后，每個CXP相機都有一整套這些信號，可以獨立運行。Cyton-CXP板不僅支持簡單的觸發模式，而且還支持復雜的觸發模式。

產品規格：

>> 半尺寸x8PCI Gen 2.0 Express板

>> 符合CoaXPress 1.1（支持1.0和1.1°攝像頭）

>> 支持一到四個CXP-6相機

>> 支持CXP速度從1.250到6.250Gb/s

>> 支持從四個6.250Gb/s CXP鏈路同時捕獲

>> 為相機提供一個CXP-6上行鏈路（批量數據上傳，零延遲觸發）

>> 所有鏈路也支持低速上行鏈路

>> 使用DIN 1.0/2.3連接器

>> 使用CXP標準4+1連接器間距

>> 為所有相機提供電源（每個鏈路最多13W）

>> 提供安全電源，全面保護所有電源線

>> 即插即用，具有自動鏈接速度檢測功能

>> 支持長達135米的電纜

>> 相機可以精確同步，也可以完全獨立

>> PCI Express x8 Gen 2.0接口（也適用于x16插槽）

>> 兼容PCI Express Gen 1.0插槽

>> 每個相機擁有獨立的I/O口

>> 從幀抓取器到相機觸發器都具備高確定性和低延遲性

>> 支持與所有相機同時通信

>> Windows為每個相機“看到”一個單獨的幀抓取器

>> 不需要板載內存

>> StreamSync采集引擎優化了采集和DMA之間的同步

>> StreamSync緩沖管理器最大化DMA通道效率

>> 從線掃描相機獲取可變長度幀

>> 獲取遠遠超出4GB屏障的圖像序列

>> 沒有幀速率限制

>> 用于外部控制采集的觸發器和編碼器

>> 用于攝像機控制的可編程信號發生器（每個相機獨立）

>> 正交編碼器支持包括復雜的觸發方案

>> 編碼器分頻器/倍頻器

>> Windows和Linux的驅動程序、實用程序和示例

>> 適用于32位和64位平臺

>> 大多數第三方處理環境的驅動程序（例如：HALCON、LabView、VisionPro、MATLAB等）

>> GenlCam支持控制和捕獲

>> 所有型號均為“半尺寸”PCle卡

>> 符合RoHS標準
